有軸螺旋輸送機

有軸螺旋輸送機產品信息

有軸螺旋輸送機是一種常用的不具有撓性牽引構件的連續輸送機械，是現代化生產和物流運輸不可缺少的重要機械設備之一。它的廣泛應用對于減輕繁重的體力勞動，提高勞動生產率，實現物料輸送過程的機械化和自動化，都具有重要的現實意義。

有軸螺旋輸送機視頻

雙有軸螺旋輸送機輸送污泥

輸送煤粉

有軸螺旋輸送機特點

1、采用了懸掛式中間吊軸承架，增大了物料運送空間，減少了物流阻力，加上小直徑、高轉速、變螺距等設計，確保順暢、快速、均勻送料；

2、有軸螺旋輸送機螺旋體直徑小、轉速高、輸送量大、精度高、輸送工況佳；

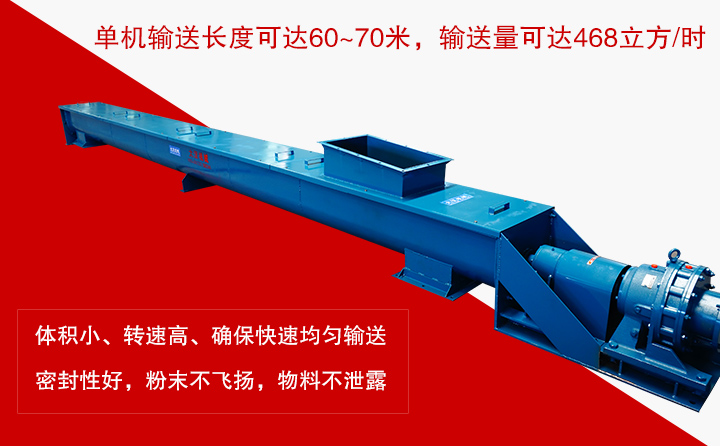

3、承載能力大、安全可靠，每小時輸送量在1.4~458立方，輸送長度可達70米；

4、驅動裝置采用齒輪減速機，具有轉矩大 、噪音低、不滲油、壽命長；

5、輸送機外殼采用優質無縫管、法蘭連接，整機鋼性好，承載能力大，在輸送時無論是水平輸送，還是大傾角均好、無粉塵泄露。

有軸螺旋輸送機和無軸螺旋輸送機的區別

1、有軸螺旋輸送機和無軸之間的區別

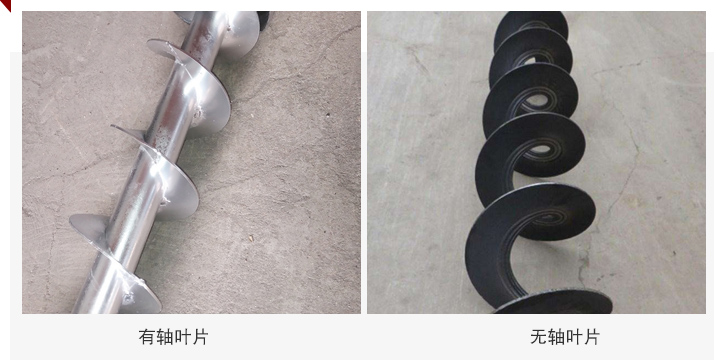

①內部結構：有軸螺旋輸送機中間是有螺旋軸支撐的，葉片不需要那么厚實即可滿足物料的輸送。而無軸螺旋輸送機中間是沒有中間軸的，通常情況下會采用耐磨襯板。

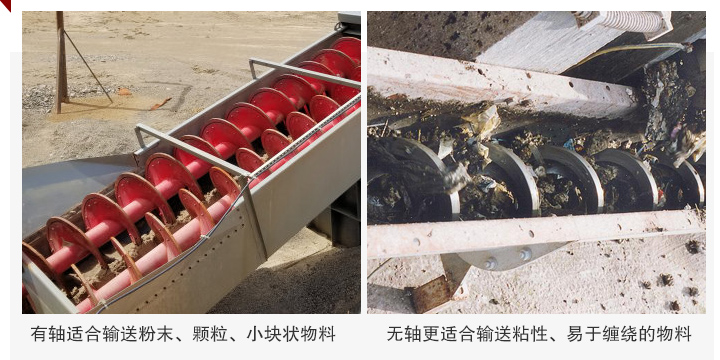

②輸送物料：有軸螺旋輸送機的輸送物料范圍較廣，還可以輸送一些粉末狀的物料。而無軸螺旋輸送機一般輸送一些較易纏繞的粘稠物料，它們?nèi)菀渍吃诼菪S上，所以輸送這些物料時必須要選擇無軸式的螺旋輸送機。

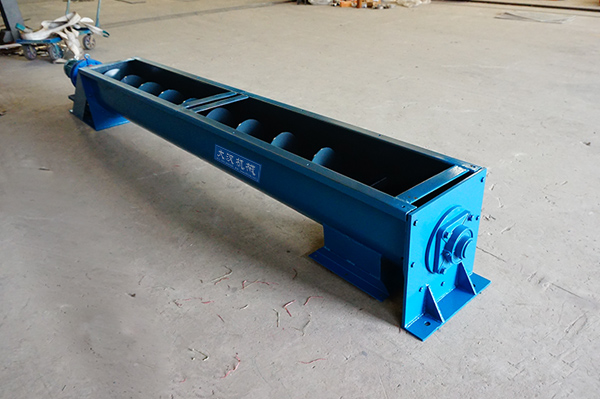

③外觀形式：有軸螺旋輸送機分為管式和U型兩種類型。而無軸螺旋輸送機大部分都會采用U型截面的外形。

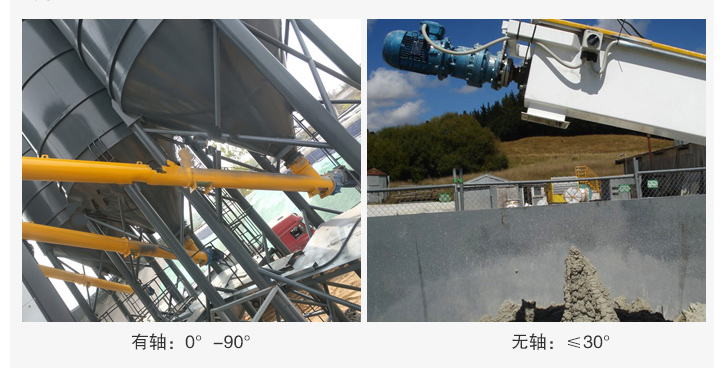

④輸送形式：因?yàn)橛新菪S的支撐，有軸螺旋輸送機輸送角度可以超過30度（有軸管式為45°，有軸u型為20°-30°），甚至還可以做到接近垂直輸送物料。而無軸螺旋輸送機的輸送角度一般不能超過30°，不然在輸送物料時就容易導致物料脫落。

2、有軸螺旋輸送機安裝角度

有軸管式螺旋輸送機傾斜角度為45°，有軸u型螺旋輸送機傾斜角度為20°-30°。

螺旋輸送機角度越大，同等速比和型號螺旋輸送機，輸送量就會減弱。

有軸螺旋輸送機結構特征

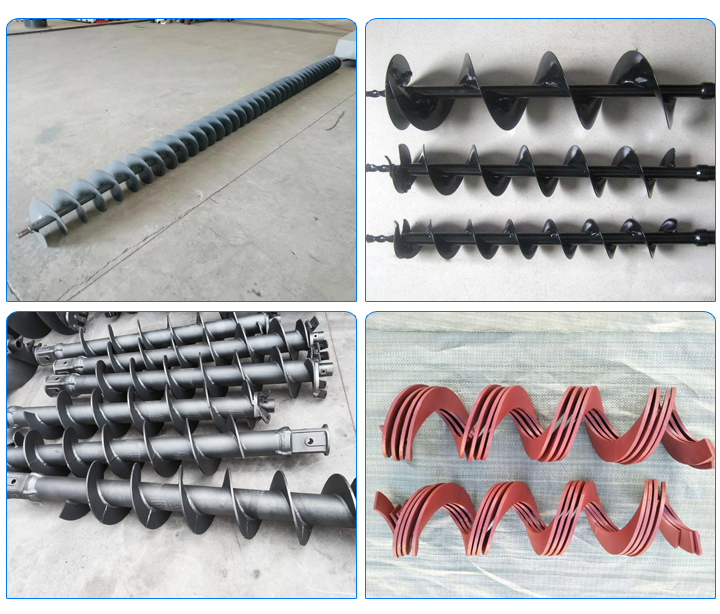

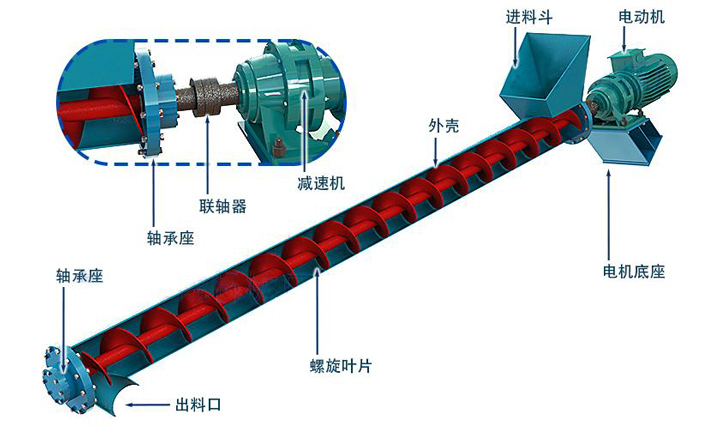

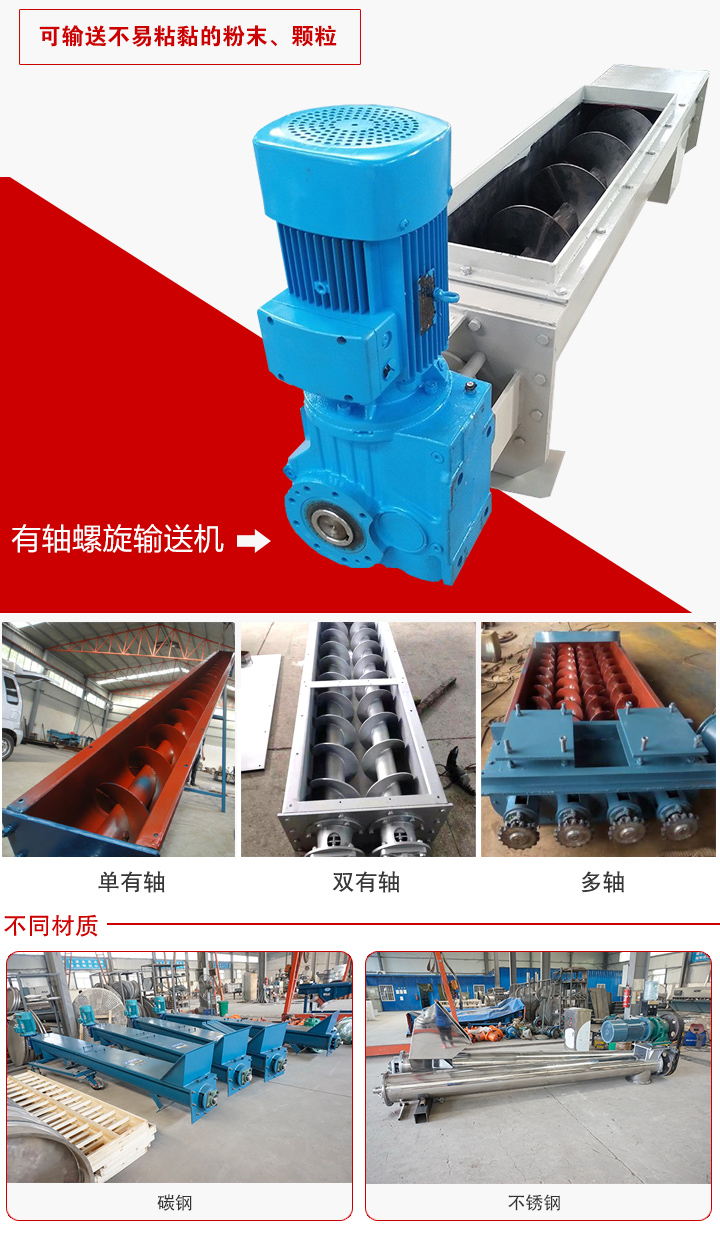

有軸螺旋輸送機主要由驅動裝置、機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

1、采用變徑結構，增大吊軸承容積，避免吊軸承與物料接觸，吊軸承壽命可達2年以上。

2、頭尾軸承座設置在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

3、螺旋軸與吊軸承、頭尾軸承聯接采用嵌入舌式，安裝、拆卸不需軸向移動，維修方便。

4、各傳動部位采用浮動連接方式，吊軸承為萬向節結構，使螺旋體、吊軸承和尾部總成形成一個整體旋浮體，在一定范圍內可隨輸送阻力自由旋轉避讓，不卡料、不堵料。

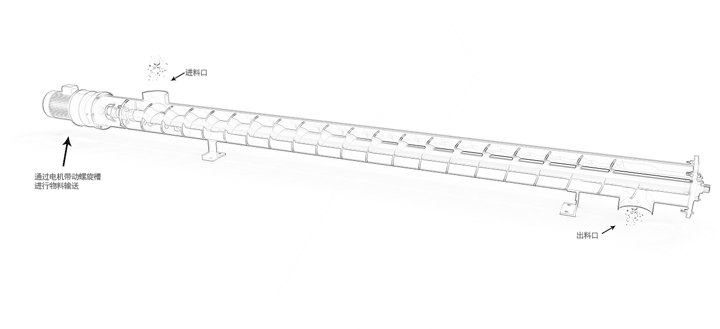

有軸螺旋輸送機工作原理

有軸螺旋輸送機的旋轉的螺旋葉片將物料推移而進行輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。有軸螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

有軸螺旋輸送機型號

型號規格	螺旋直徑	螺距	最高轉速	輸送量（m³/h）
				填充系數
				φ＝0.45	φ＝0.33	φ＝0.15
LS100	100	100	140	3	22	1
LS125	125	125	125	5.2	3.8	1.7
LS200	200	200	100	16.9	12.4	5.6
LS250	250	260	90	29.7	21.8	9.9
LS315	315	315	80	52.9	38.8	17.6
LS400	400	355	71	85.3	62.5	28.2
LS500	500	400	63	133.2	97.7	44.4
LS630	630	450	50	188.9	138.5	63
LS800	800	500	40	270.7	198.5	90.2
LS1000	1000	560	32	379	277.9	126.3
LS1250	1250	630	25	520.5	381.7	173.5

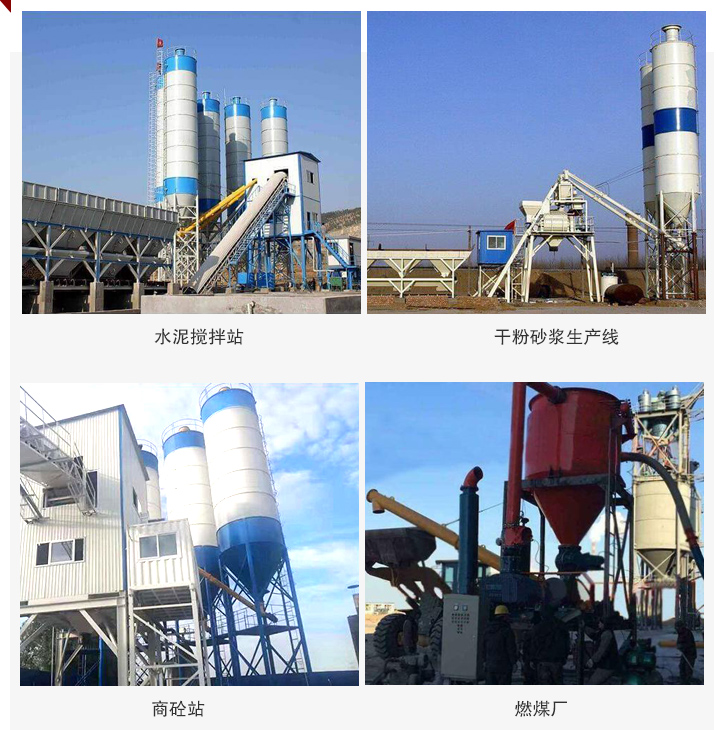

有軸螺旋輸送機用途

有軸螺旋輸送機是一種常見的物料輸送設備，其主要用途包括：

物料輸送：有軸螺旋輸送機可以用于水平、傾斜或垂直方向的物料輸送。它可以輸送粉狀、顆粒狀或塊狀的物料，如煤粉、純堿、再生膠粉、氧化鋅、碳酸鈣、小塊煤、糧食、化肥、礦石、水泥等。

混合和攪拌：有軸螺旋輸送機還可以用于混合和攪拌物料。通過調整螺旋葉片的結構和轉速，可以實現物料的均勻混合和攪拌，常見的應用場景包括混合肥料、混合建筑材料等。

脫水和脫水：有軸螺旋輸送機在一些特定的應用中，如污水處理、固液分離等，可以用于物料的脫水和脫水作業。通過螺旋葉片的旋轉和特殊的機構設計，可以將物料中的液體分離出來。

廢棄物處理：有軸螺旋輸送機也可以用于廢棄物的處理和輸送。例如，在垃圾處理廠中，它可以用于輸送和處理垃圾、廢棄物和回收物料。

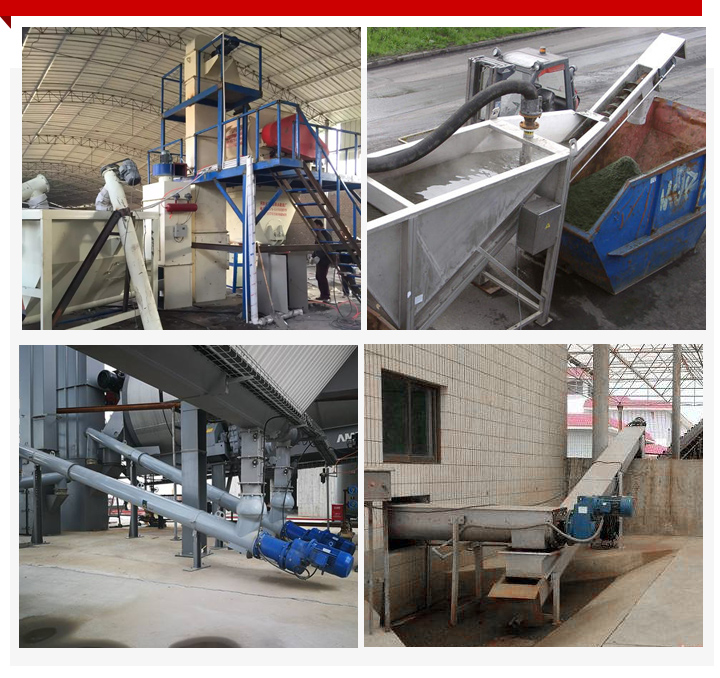

現場案例

有軸螺旋輸送機選型須知

1、輸送的物料：較好是粉料干物料比重不要太重。

2、傾斜角度：0-60°。

3、輸送長度：傾斜角度越大輸送長度不宜過長。

4、電機功率：根據輸送長度傾斜角度輸送量來確定需要選用的電機功率，選大不選小。

5、螺旋轉速：根據規格型號傾斜角度選用螺旋輸送機轉速，傾斜角度越大轉速越快。
